浅析占用带宽测试

2011-12-30 15:41:59  来源:摩尔实验室  浏览次数:703  文字大小:【】【】【
关键字:浅析占用带宽

    无线通信产品的占用带宽是指:通信产品的整个信道发射出来的能量(功率)所占用的宽度。针对无线通信产品来说,其的占用带宽是确定的,不能超过其确定的带宽范围,也就是不能占用其他通信产品的频谱资源。一般来说如果占用的宽度过大,会导致自身信道功率超标,占用宽度不够信道功率就会过小,从而实现不了产品的通信功能。

    而占用带宽的测试又分为两种:一是20dB Bandwidth(20dB占用带宽),另外一种是99% Occupied Bandwidth。

    在测试与写报告的时候,很多人都习惯于把20dB Bandwidth与99%占用带宽混淆,其实这两个测试项不是同一概念,测试方法也不一样。

    根据美国标准FCC Part15C中的规定20dB占用带宽是指:peak值(最大功率值)降20dB后的占用宽度是多少(这个测试项仅限于短距离传输产品)。另外当占用带宽大于载频间隔的时候功率的限值是0.125W(20.96dBm),当占用带宽小于载频间隔的时候功率的限值1W(30dBm),所以在测试20dB的时候一定要注意peak点。

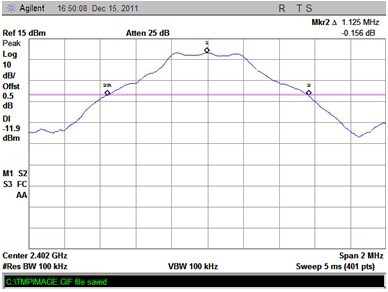

                            图1:蓝牙产品的20dB占用带宽测试结果

    具体测试流程如下:

1,首先我们必须在屏蔽室中搭建测试系统,所用到的测试设备包括了频谱仪、基站(BS)、功分器(将功率衰减大的一端接到频谱仪器上)如图2。

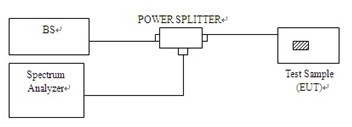

                            图2:测试系统框图

2,将被测EUT进入测试模式,使得EUT跟基站进行通信,如果通信不畅必须检查测试线路与射频接口。

3,进入频谱仪的frequency center选件中设置要测试的中心频率,然后进入BW选件中设置RBW与VBW,最后设置SPAN的宽度与测试线路的补偿值。

4,当信号出来的时候peak检波找到最大点Mark1,然后在此基础上减去20dBm算得一个值,将这个值在频谱仪中画出来,如图一的解释(红线就是算出来的值)。

5,进入频谱仪display选件中选择line填下所算出的结果,然后图形在上升与下降边缘各取交叉点Mark2与△Mark2(Mark2与△Mark2的宽度就是20dB占用带宽)

但99%占用带宽就不同,它所测的是最大占用宽度,也就是整个信道的最大占用宽度,那么这个测试项是Part 22&24中所规定的。

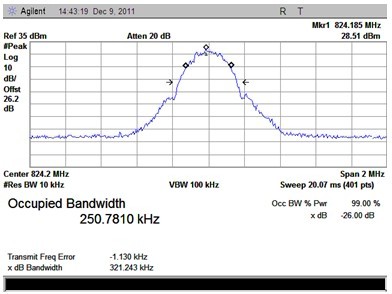

                           图3: GSM通信产品99%占用带宽的测试结果

    测试流程如下:

1.我门测试的时候同样要在屏蔽室中搭建测试环境(如图2),唯一不同的就是BS不同,测试的时候一定要注意基站的设置,必须要使EUT功率是最大发射,所以BS的等级一定是最大的。

2.将EUT与基站通信,然后设置频谱仪进入frequency center选项设置要测的中心频率,同时设置测试线路的补偿值,最后进入SPAN选项设置宽度。

3.当频谱仪有频率跳动的时候进入measure选项,在当前界面我门会看到Occupied band选项,进入这个选项内选择measure setup选项。

4.在measure setup选项中进入下一个界面找到99%Occupied选项,这个测试项就是最大占用带宽的测试。

5.频谱仪中进入Trace选项,然后max hold标出最大点,记录下占用的宽度值。

    以上的两个测试项的操作步骤可以完全解释这两个测试的不同,单从结果上看我们也可以看出差异,所以20db占用带宽与99%占用带宽是不能作为同一个测试项出现在报告中,也不能用其中一种方法来替代另外一种测试。

    在这里我们只是针对射频的占用带宽测试做了简单介绍。如果想了解更多的具体测试要求和方法,可与就近的摩尔实验室(MORLAB)取得联系,我们相关的技术人员将竭诚为您服务并解答您在测试中所遇到的难度。
    如需更多资料,请发信到以下地址:info_sz@morlab.cn或致电:0755-61281201。
